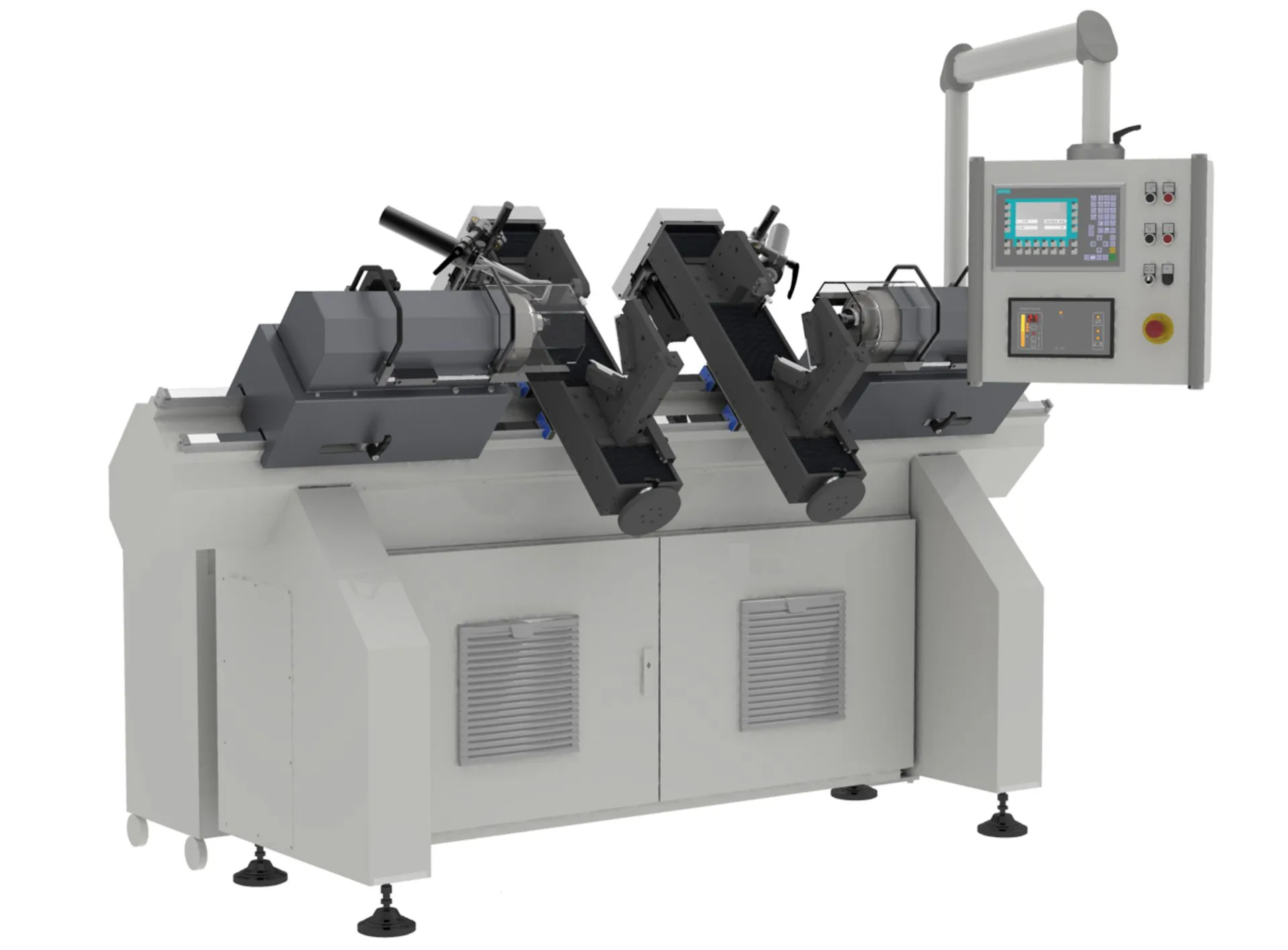

Rectifieuse de Centres Horizontale Semi Automatique

Nos rectifieuses de centres horizontales semi-automatiques sont des machines développées pour la rectification simultanée des centres de cylindres qui seront montés entre pointes.

Elles permettent d’usiner les points de centres de chaque extrémité sans retournement de pièces et facilitent le chargement au pont roulant.

Deux tailles standards sont disponibles pour supporter des arbres de diamètres maxi 100 ou 150 mm sur une longueur jusqu’à 800 ou 1.200 mm.

Pour les pièces lourdes, la longueur du banc et le diamètre de passage sont ajustables en fonction des besoins du client.

La plage utile des diamètres de centres rectifiables va de 2 à 120 mm.

Capacités

Diamètre maxi de serrageLongueur maxi de la pièce
100 mm800 mm
150 mm1200 mm
450 mm4000 mm

Utilisation

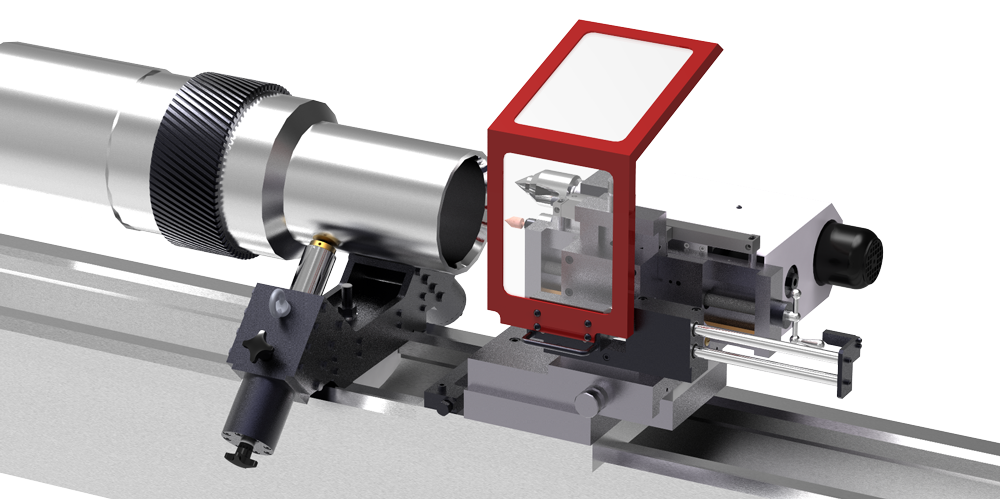

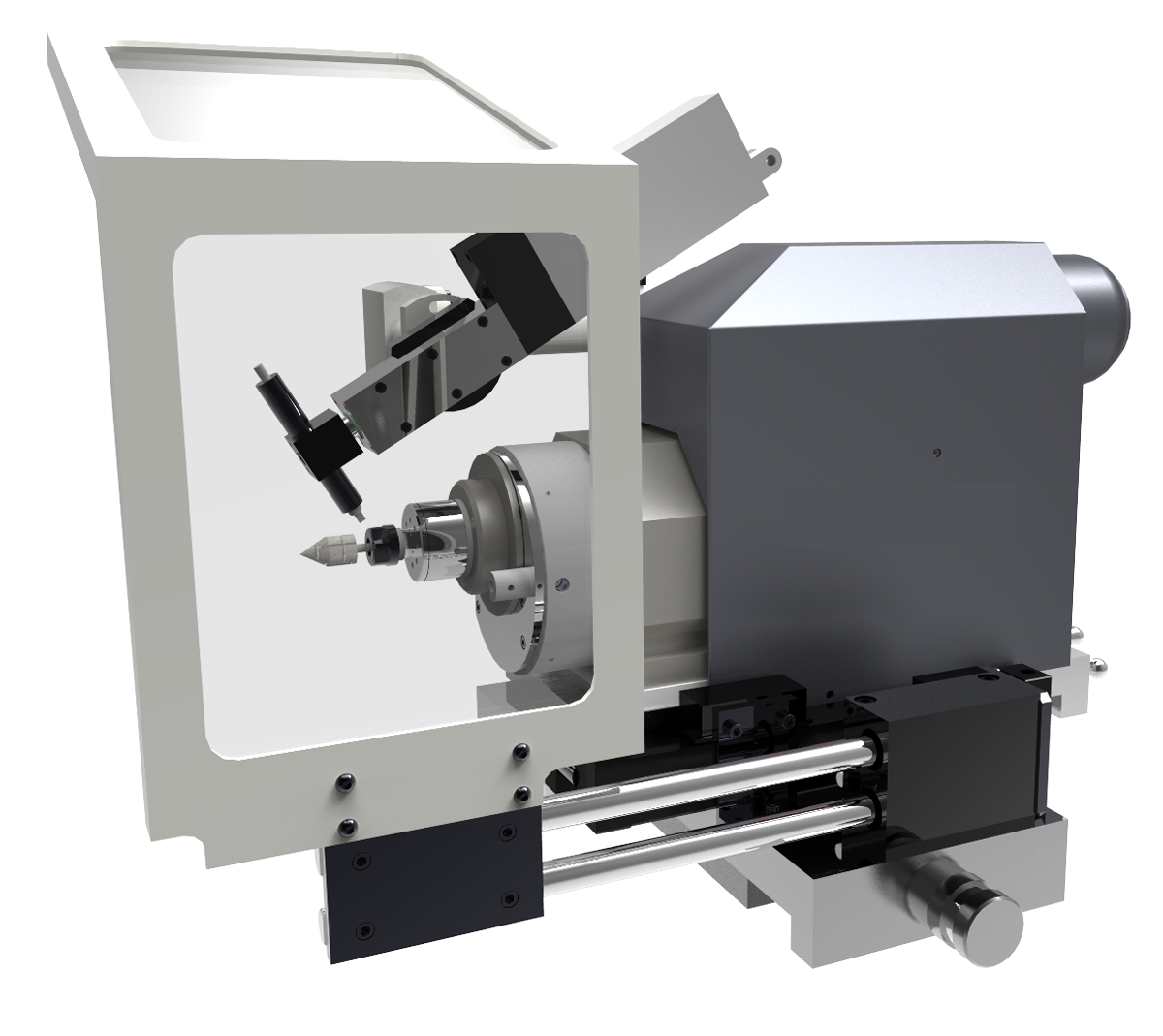

Ces machines sont pourvues de 2 unités excentriques de rectification indépendantes avec entraînement de meule par électrobroche haute fréquence.

Les axes à rectifier sont montés fixes tandis que les chariots de rectification sont mobiles.

Dans le cas de pièces légères, le serrage est réalisé au moyen de 2 étaux électriques.

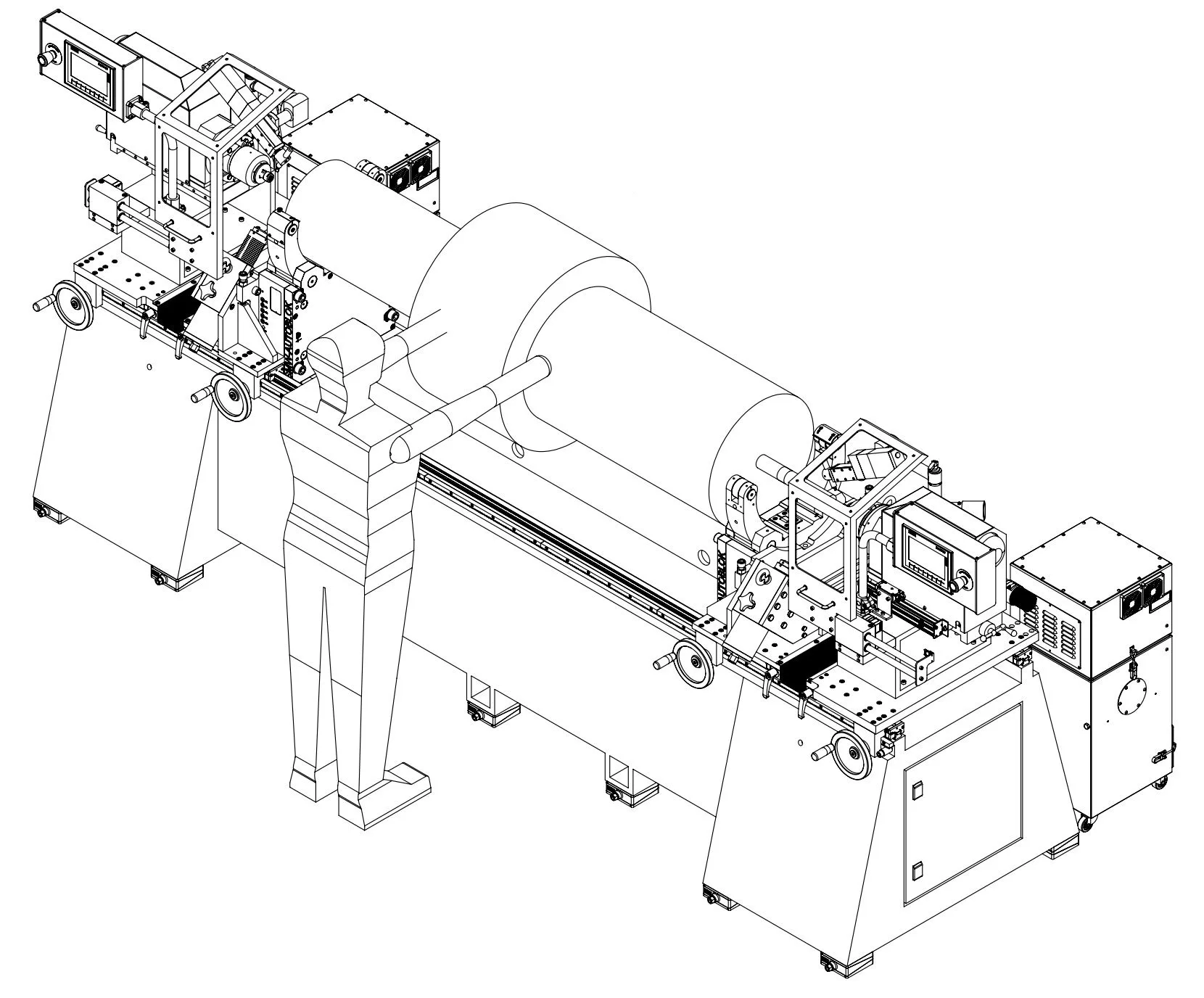

Pour les axes lourds, des lunettes ou des supports en V à centrage manuel ou automatique sont intégrés.

Le pupitre de commande permet de contrôler les unités de meulage, de diamantage et d’aspiration, les efforts de serrage et la profondeur de rectification.



Technologies

Unités d'usinage à mouvement excentrique de haute précision
Broches haute fréquence avec interface porte-pince
Mesure directe de la position des têtes avec visualisation de la profondeur de rectification
Diamantage semi-automatique des meules
Convertisseur de fréquence pour variation vitesse de meule
Détection de contact meule-pièce par capteur acoustique
Surveillance de la charge des broches
Avance manuelle ou motorisée des unités de rectification
Interface de commande à écran tactile

Equipements

Banc avec supports à hauteur réglable
Comparateurs avec supports pour alignement des étaux
Dispositifs de dressage des meules
Unités d’aspiration des fumées et poussières
Etaux électriques avec force de serrage contrôlée (pièces légères)
Supports en V ou lunettes à réglages manuels ou automatiques (pièces lourdes)
Ajustement manuel de la position axial des supports de pièce
Dispositif de protection sur têtes de rectification avec verrouillage de sécurité
