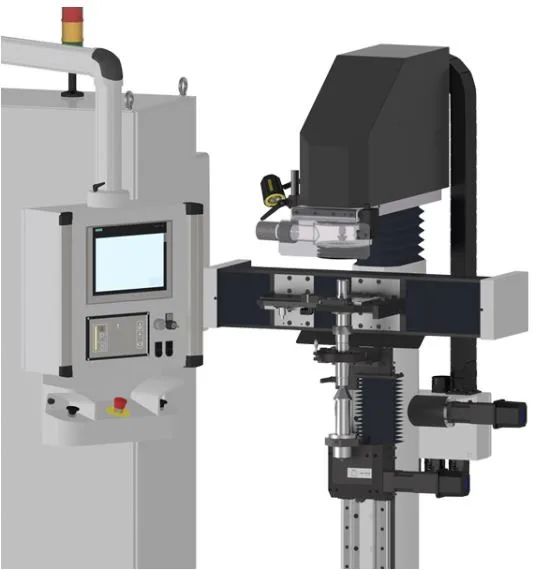

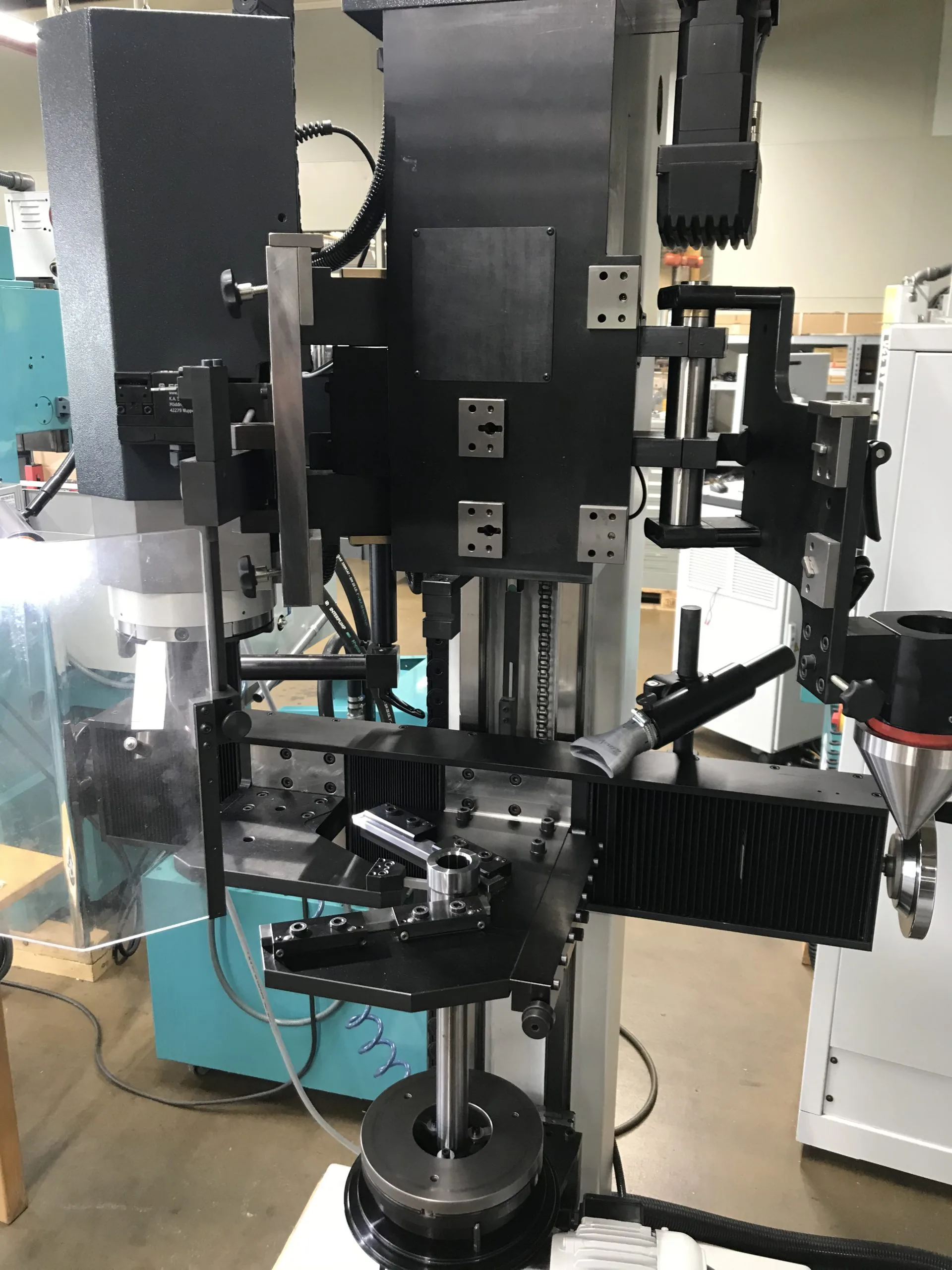

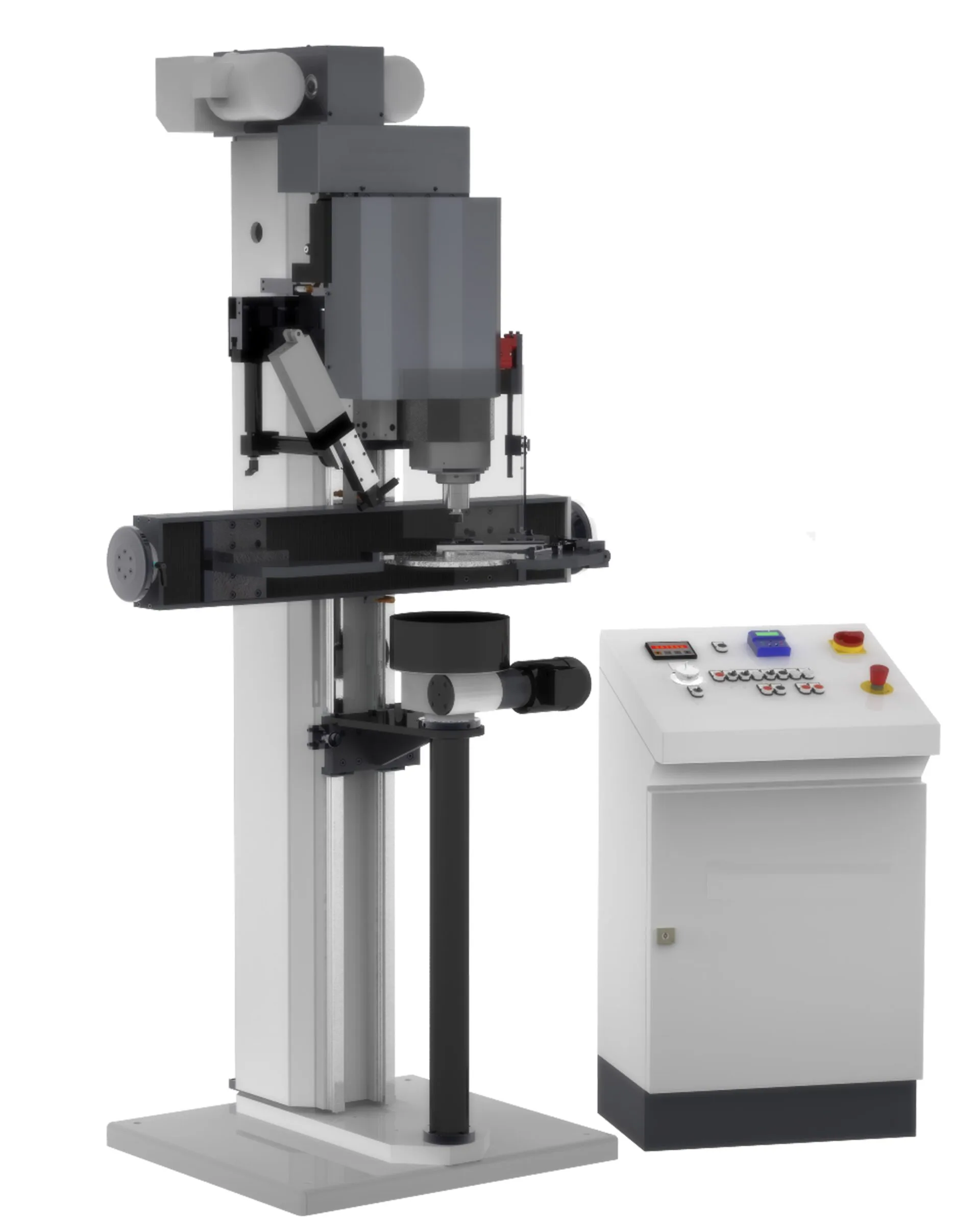

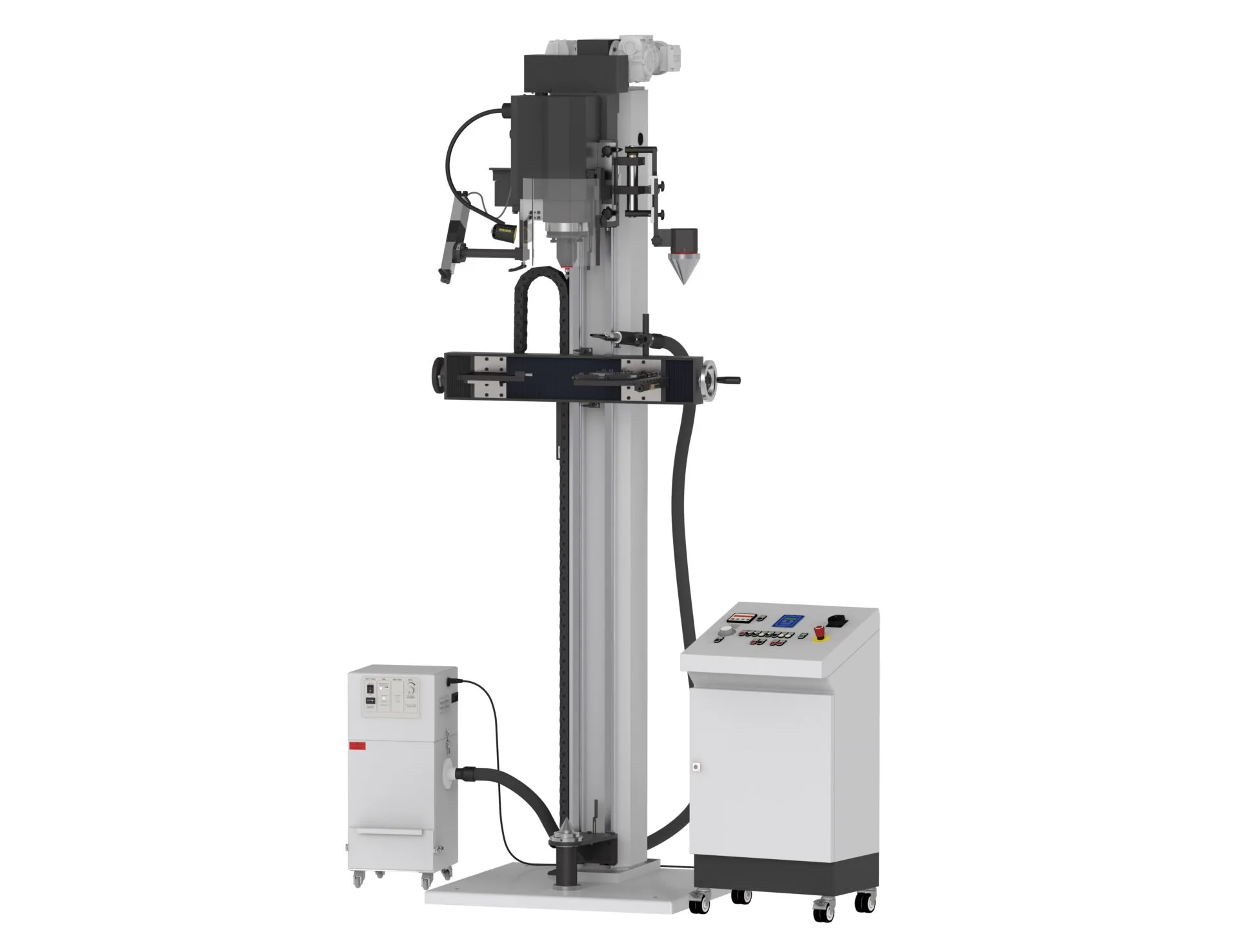

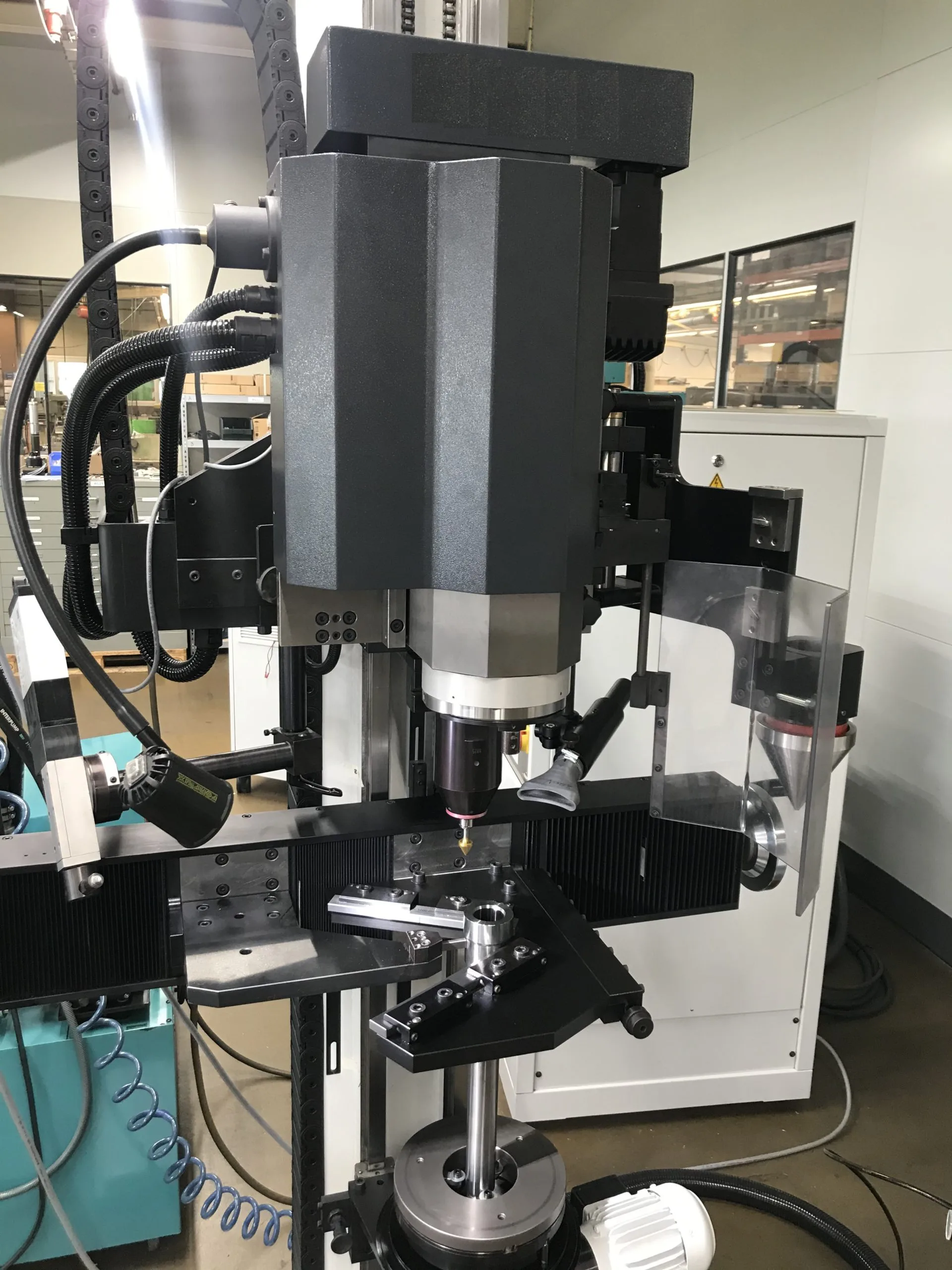

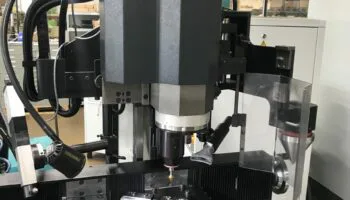

Rectifieuse de Centres Verticale Semi Automatique
Nos rectifieuses de centres verticales semi-automatiques sont des machines développées pour la rectification des points de centrage de cylindres qui seront montés entre pointes.
Différentes tailles sont disponibles pour supporter des arbres de diamètres jusqu’à 225 mm et d’une longueur atteignant 2 mètres.
La plage utile des diamètres de centres rectifiables va de 2 à 90 mm avec une précision jusqu’à 0,001 mm.
Elles sont prédisposées pour l’intégration d’un système d’alimentation automatique de pièces.
Capacités
| Diamètre maxi de serrage | Longueur maxi de la pièce |
| 160 mm | 550 à 1150 mm |
| 225 mm | 1200 à 2100 mm |
Utilisation
Ces machines à rectifier les centres sont équipées d’une unité de meulage avec limitation électronique de la pression de travail.
Le déplacement de la meule est piloté pour ajuster sa position en fonction du diamètre à rectifier.
La profondeur d’usinage est directement programmable.
Une contrepointe motorisée permet un réglage rapide du positionnement en hauteur de la pièce.
Le serrage est réalisé au moyen d’un étau électrique avec contrôle de la force.
Le meulage des centres se fait sur pointe fixe mais une unité d’entraînement peut être intégrée pour des arbres déjà rectifiés.
Technologies
Equipements
Position chargement pièce
Position alignement pièce

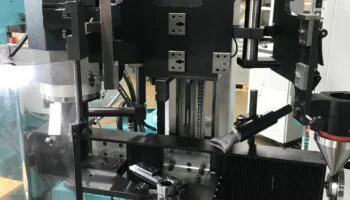

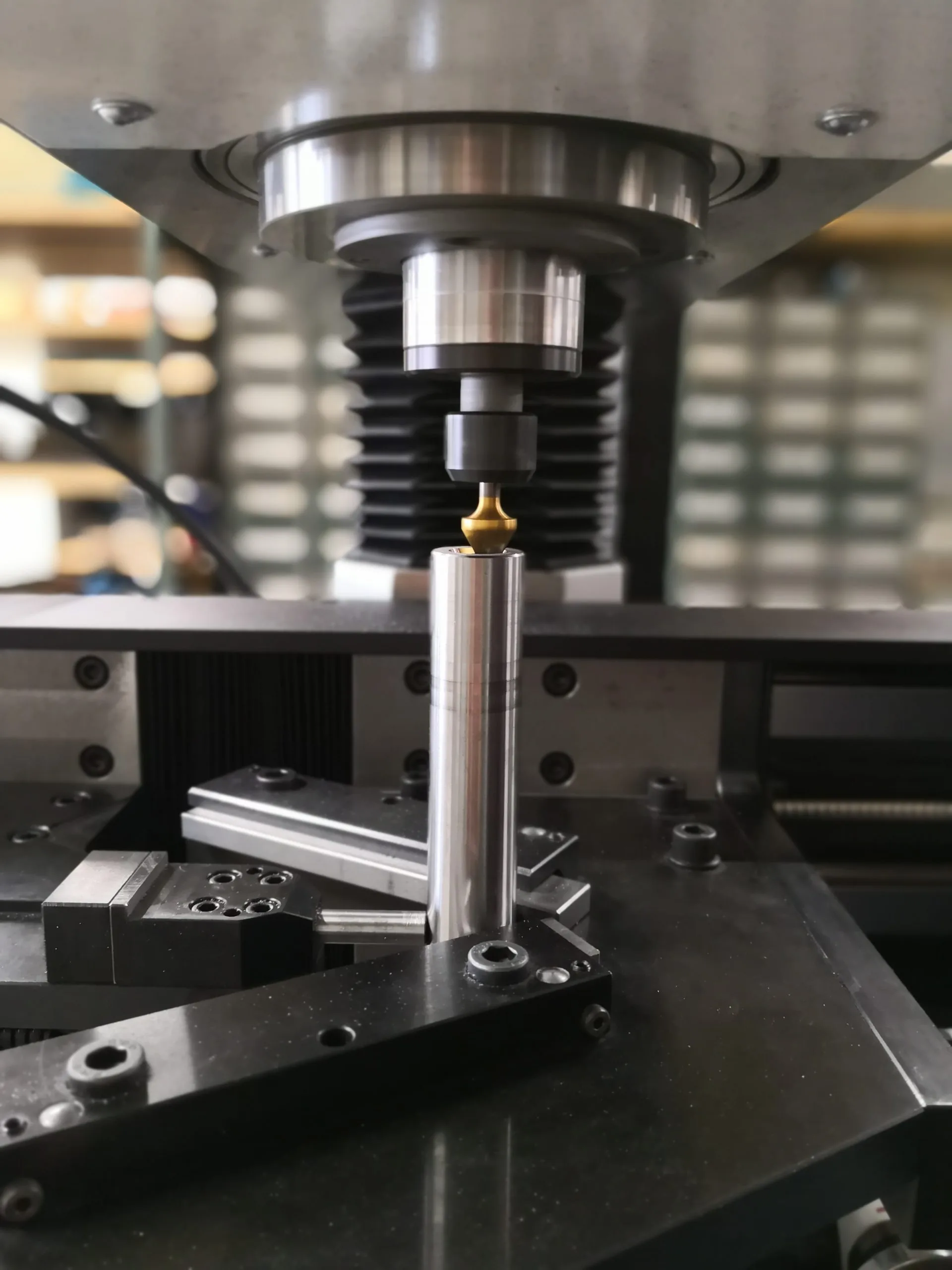

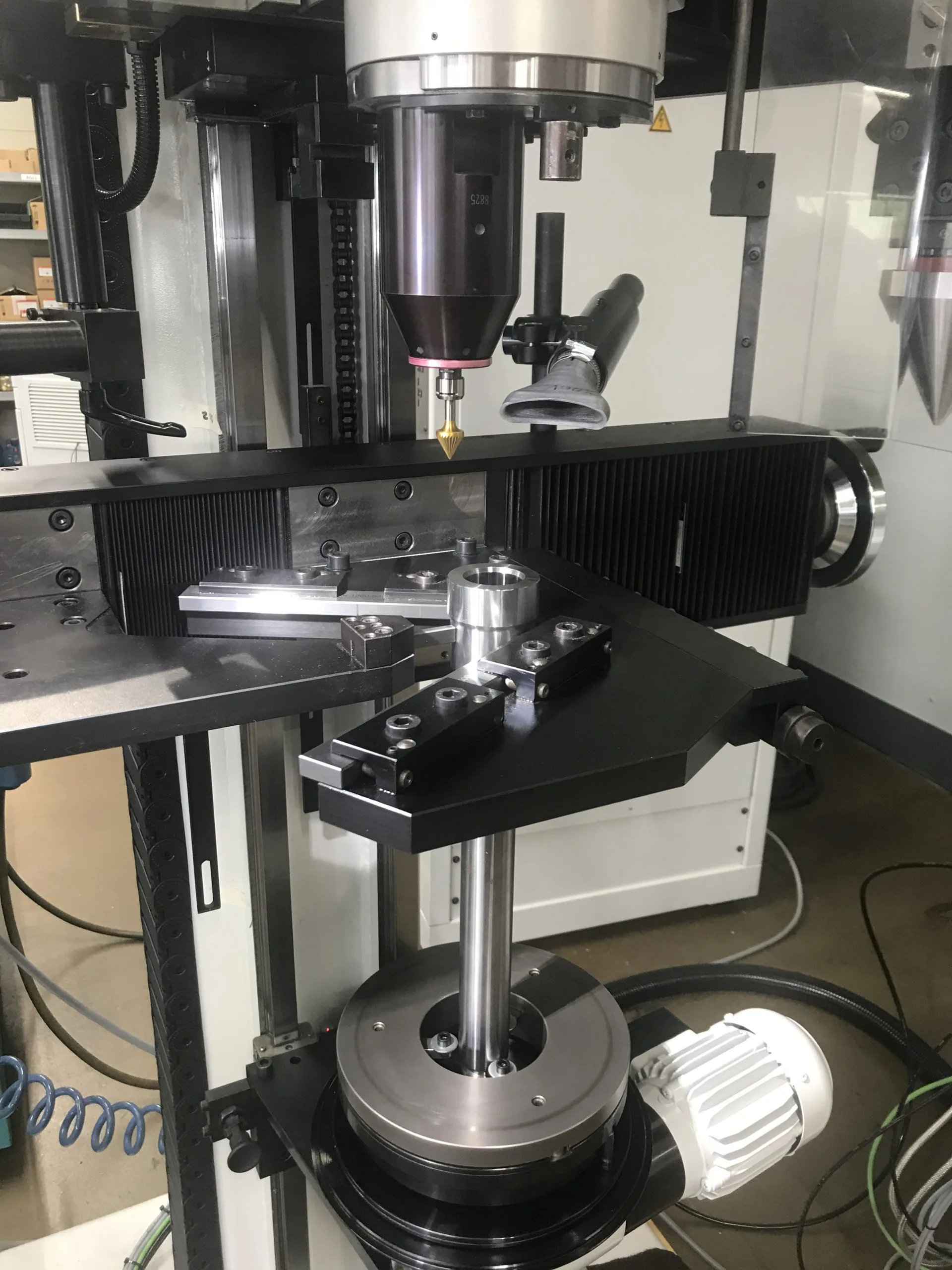

Position usinage pièce

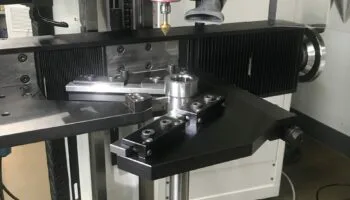

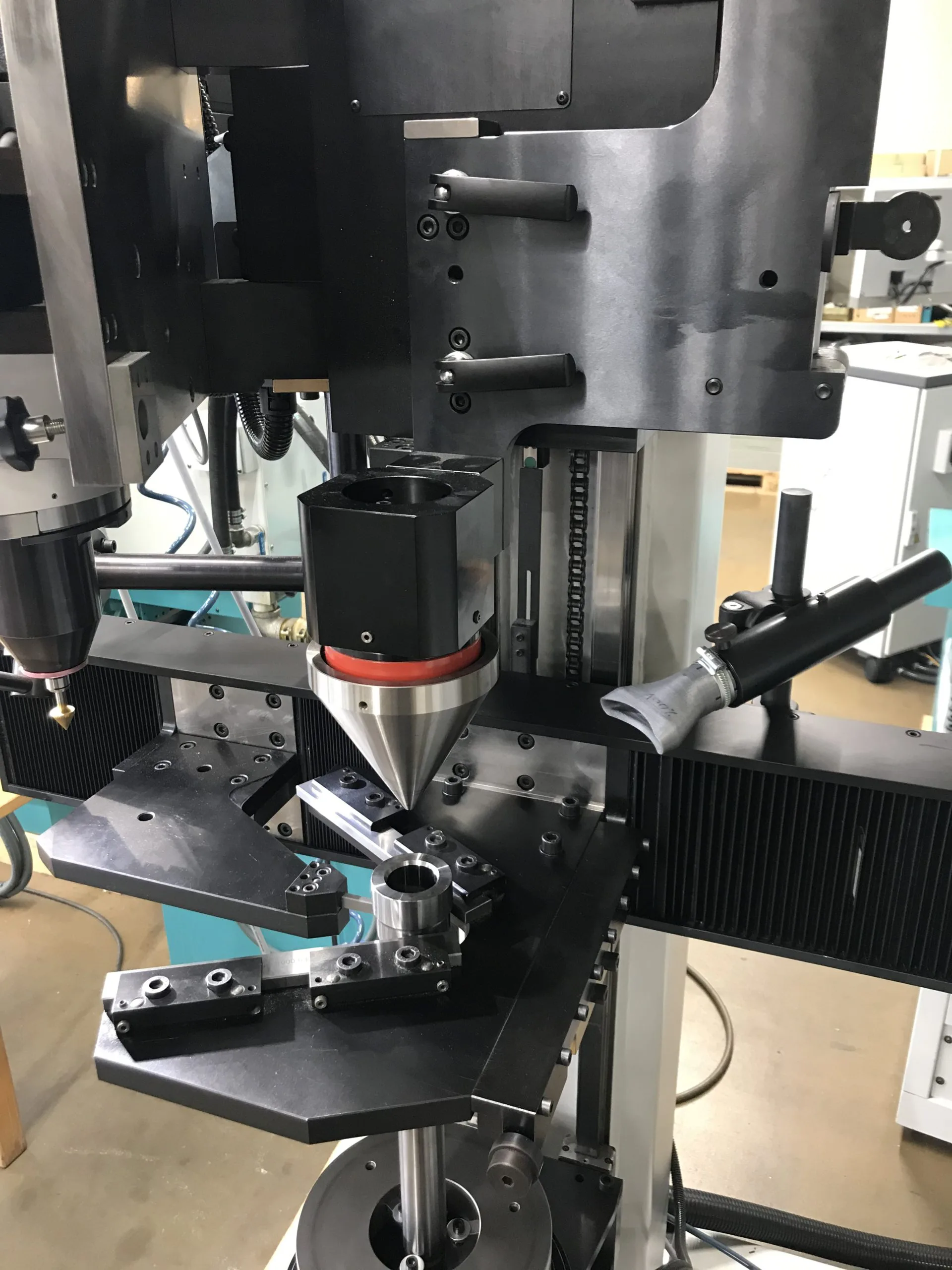

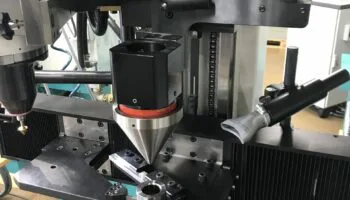

Etau serrage pièce

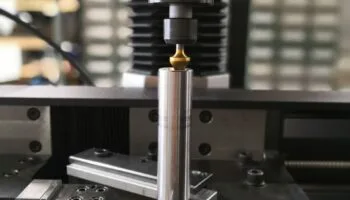

Unité excentrique - meule CBN

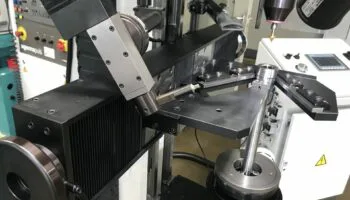

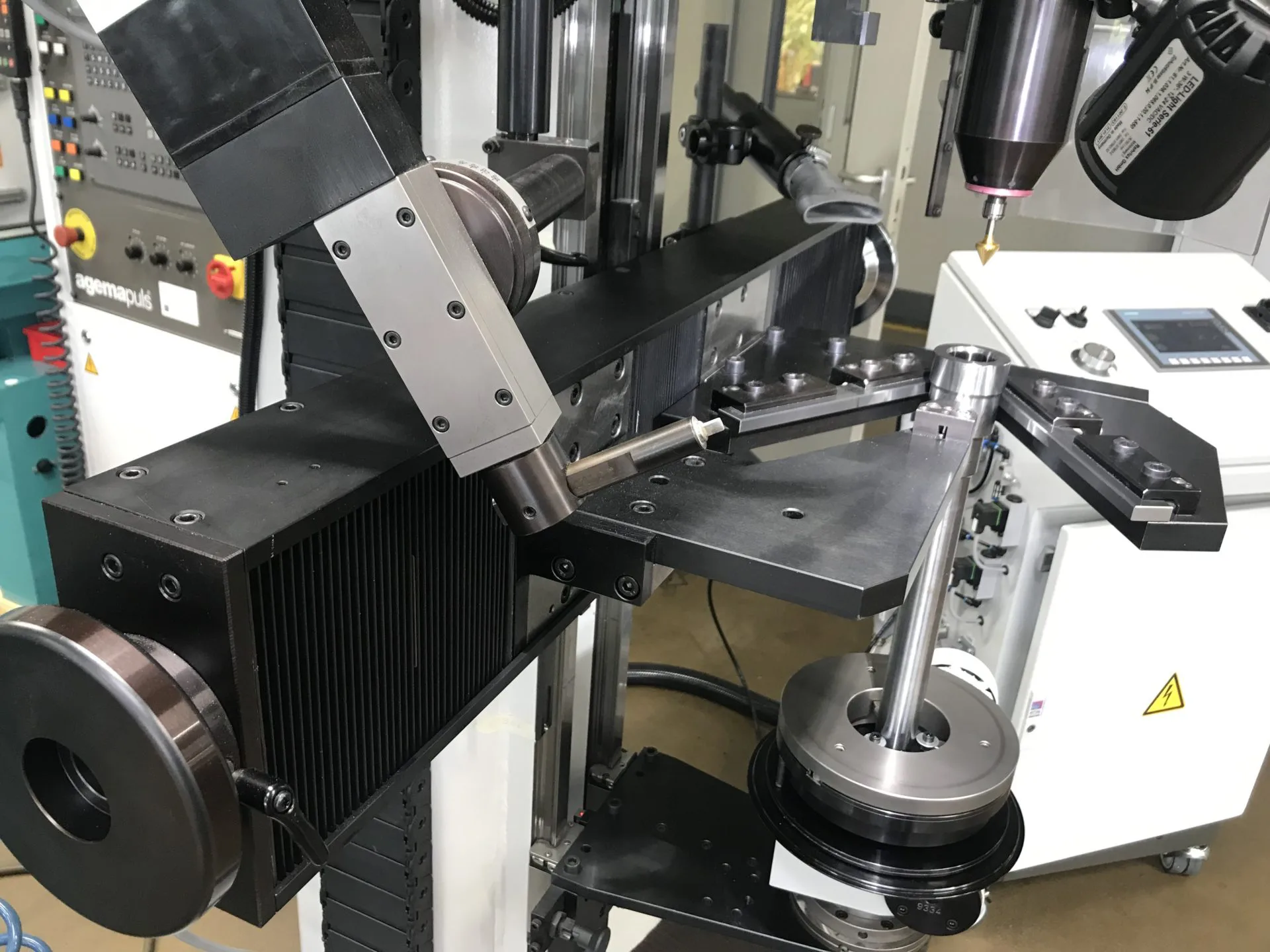

Dispositif diamantage meule

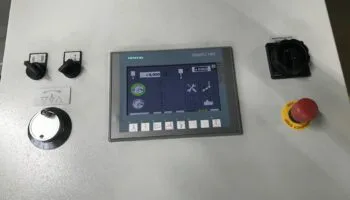

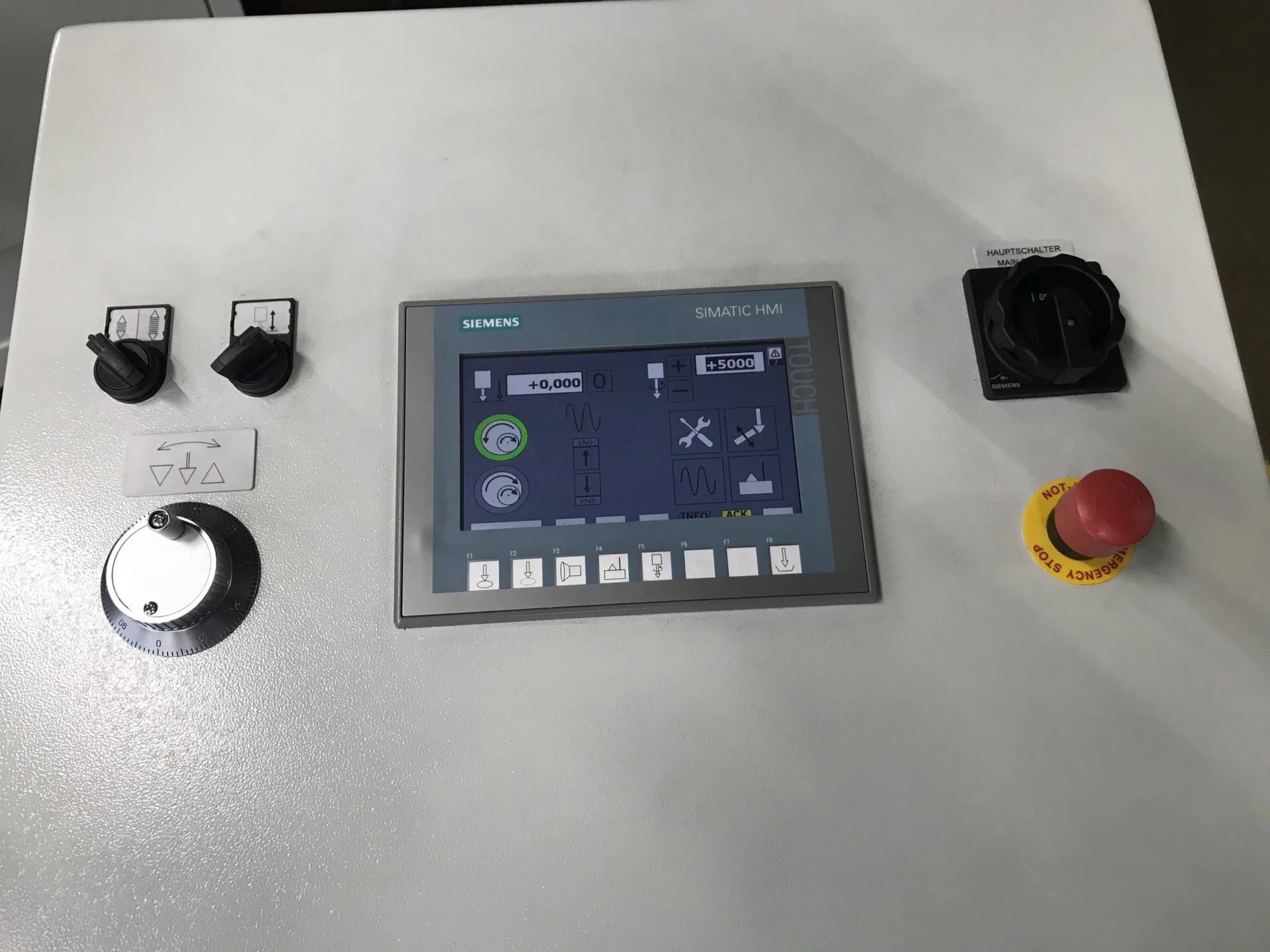

Pupitre simplifié

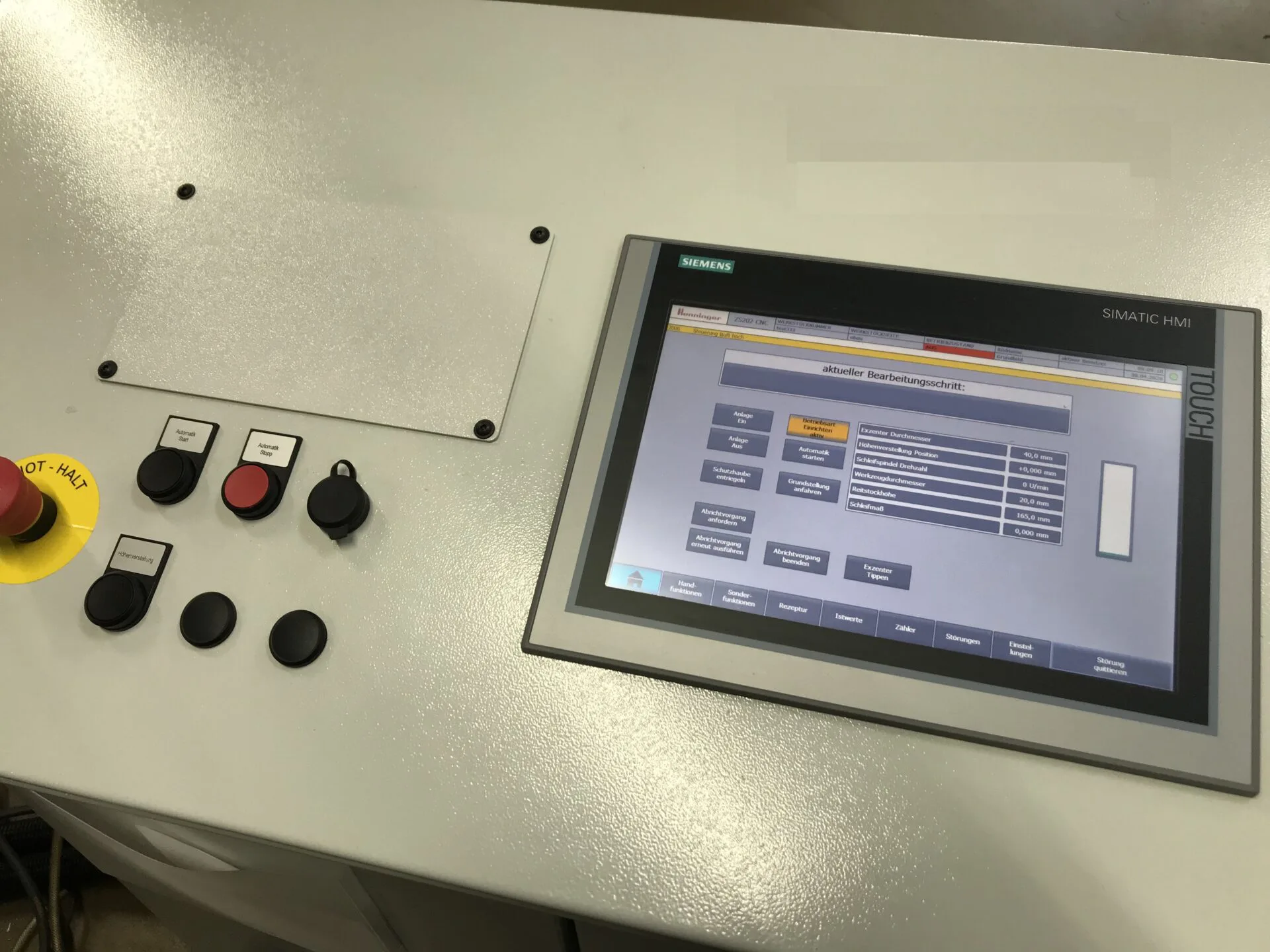

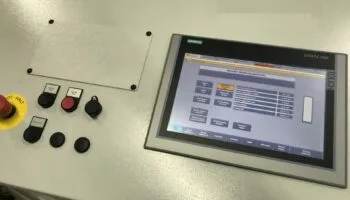

Interface commande avancée
EQUILIBRAGE
DIAMANTAGE
FILTRATION
