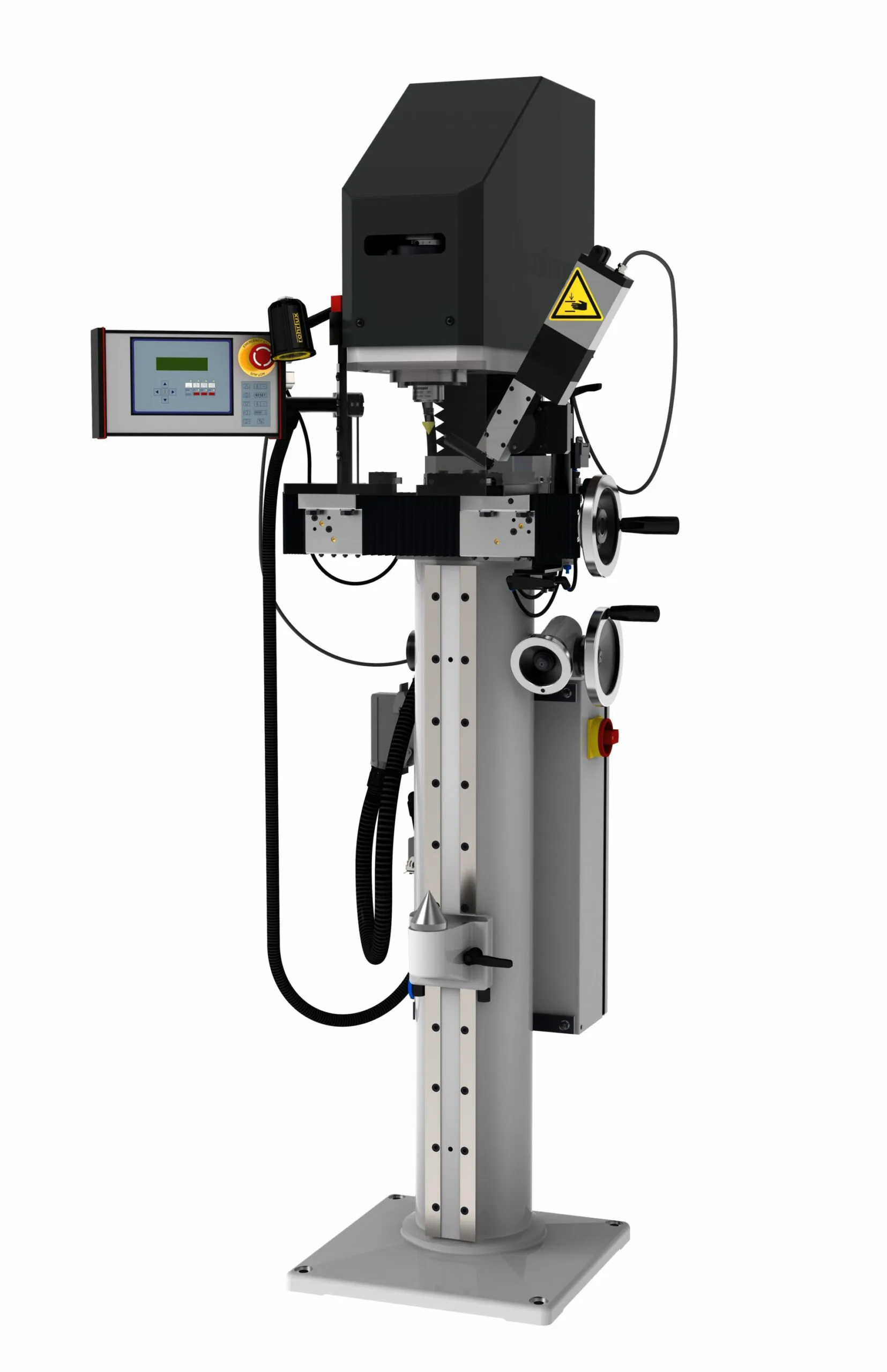

Rectifieuse de Centres Verticale Traditionnelle

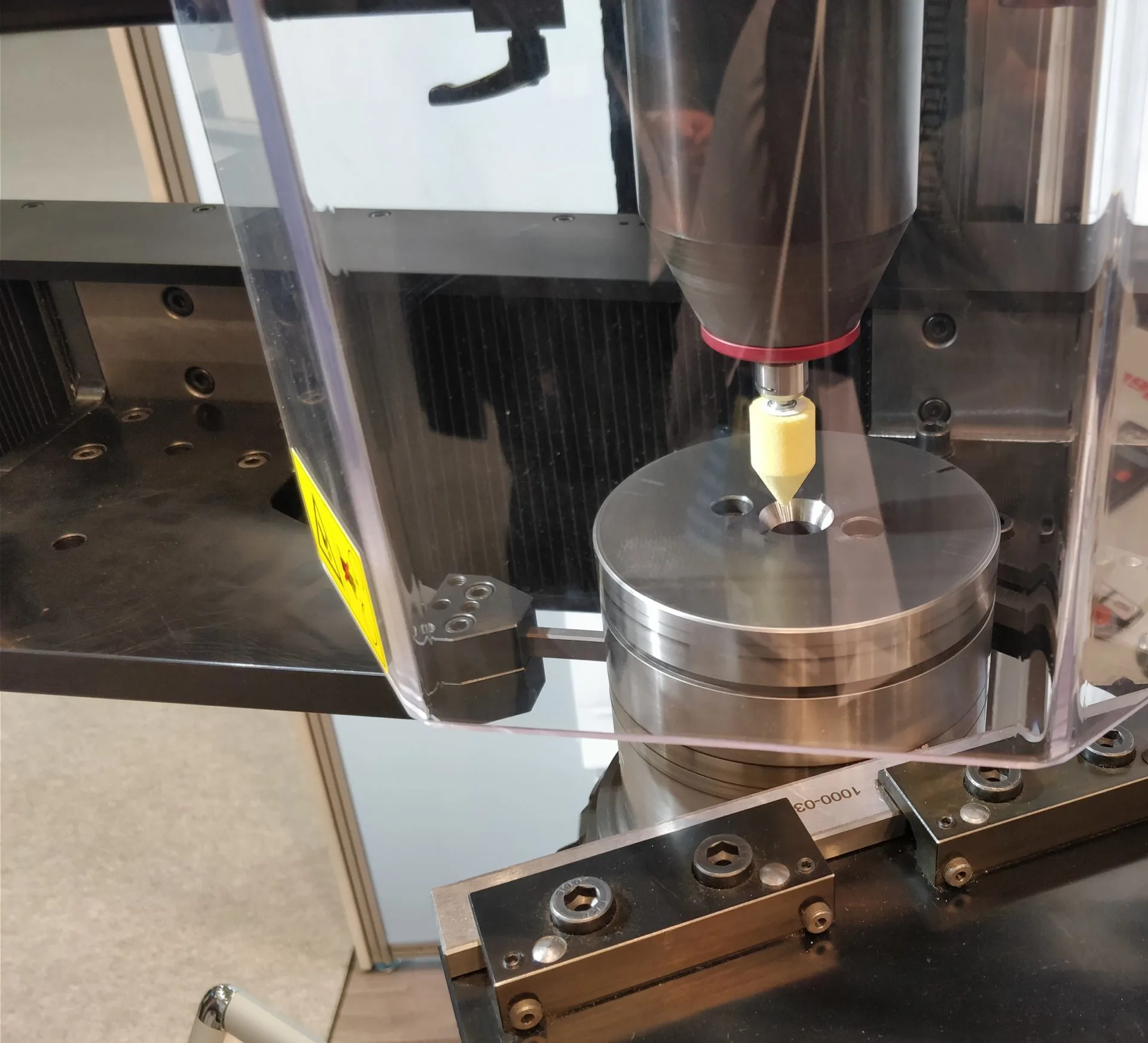

Nos rectifieuses de centres verticales conventionnelles sont des machines développées pour la rectification ou le rodage des points de centrage de cylindres qui seront montés entre pointes.

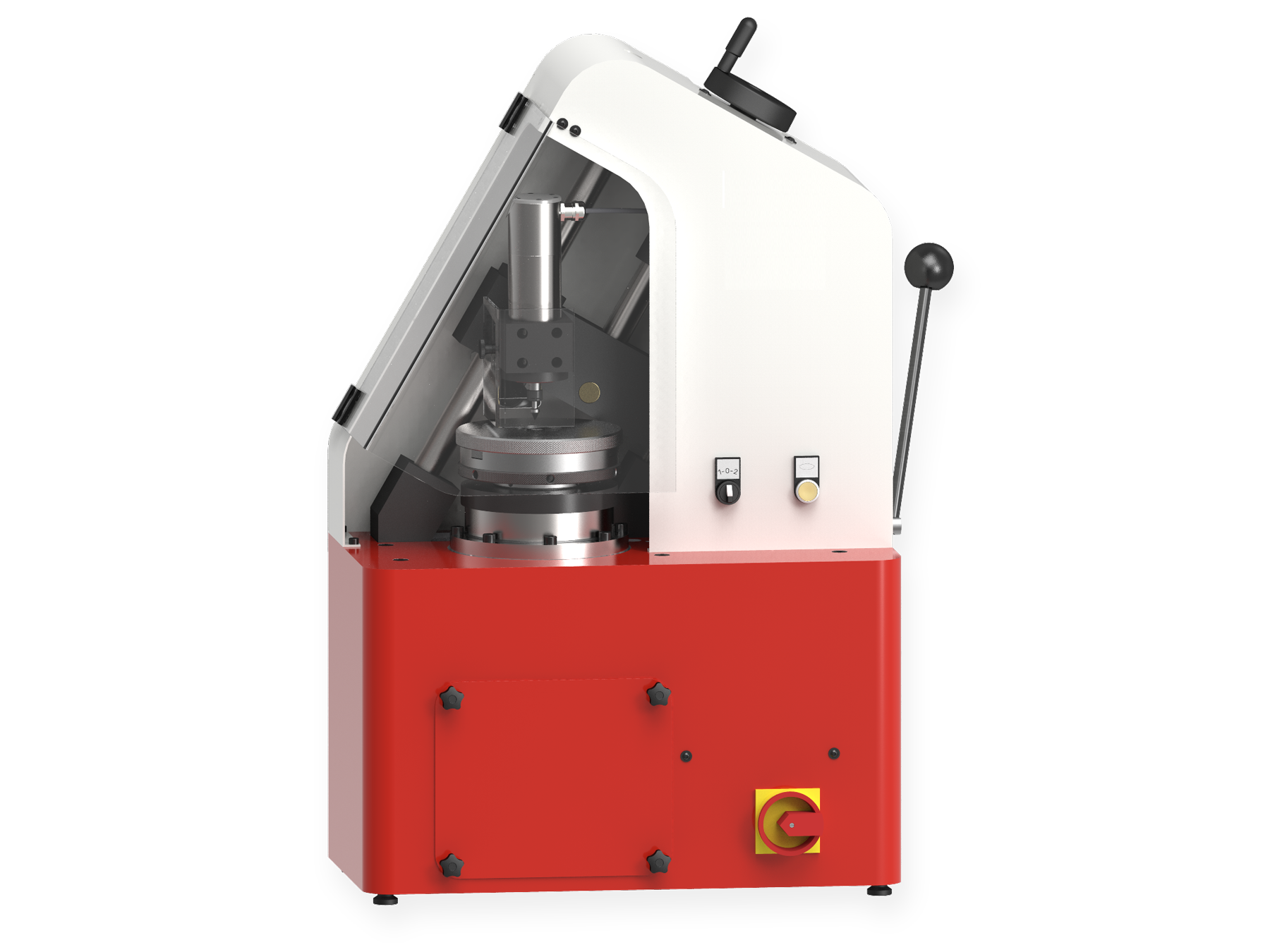

Le plus petit modèle est conçu pour traiter des axes de diamètres 5 à 40 mm et d’une longueur jusqu’à 250 mm.

Il est extrêmement compacte et peut être installé directement sur un établi.

Son fonctionnement est simple grâce au mandrin auto-centrant et au levier à butée réglable permettant d’amener la meule en position de travail.

La plus grande machine peut supporter des arbres de diamètre jusqu’à 580 mm et d’une longueur atteignant 3 mètres.

La plage utile des diamètres de centres rectifiables va de 1 à 150 mm avec une précision jusqu’à 0,001 mm.

Capacités

Diamètre maxi de serrageLongueur maxi de la pièce
40 mm250 mm
180 mm550 à 1150 mm
320 mm1200 à 2100 mm
580 mm1000 à 3000 mm

Utilisation

Ces machines à rectifier les centres disposent d’un réglage fin de l’avance verticale et d’un afficheur pour visualiser la cote de profondeur d’usinage.

Les manipulations de pièces longues à la verticale sont simplifiées grâce à la tête de rectification pivotante qui facilite le chargement au pont roulant.

Une pointe rétractable et un dispositif de mesure par comparateur permettent d’aligner la pièce avec précision.

L’unité excentrique est positionnée manuellement en fonction du diamètre à usiner.

Les positions de l’étau et de la contrepointe sont entièrement réglables mécaniquement.

Technologies

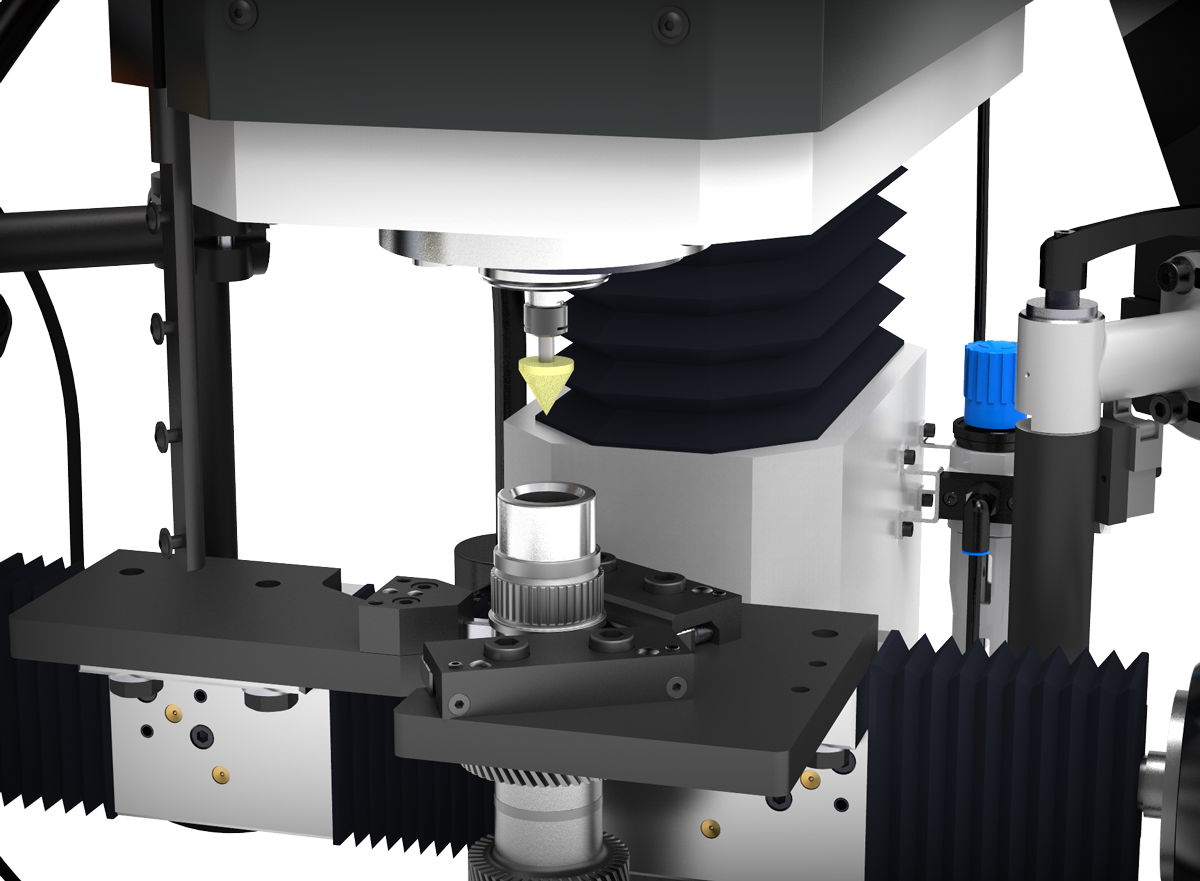

Unité d'usinage à mouvement excentrique de haute précision
Relevage pneumatique pour changement rapide de pièce
Broche haute fréquence avec interface porte-pince
Convertisseur de fréquence pour variation vitesse de meule
Ajustement micrométrique de la position du centre
Diamantage semi-automatique de meule
Avance manuelle fine de l'unité de rectification

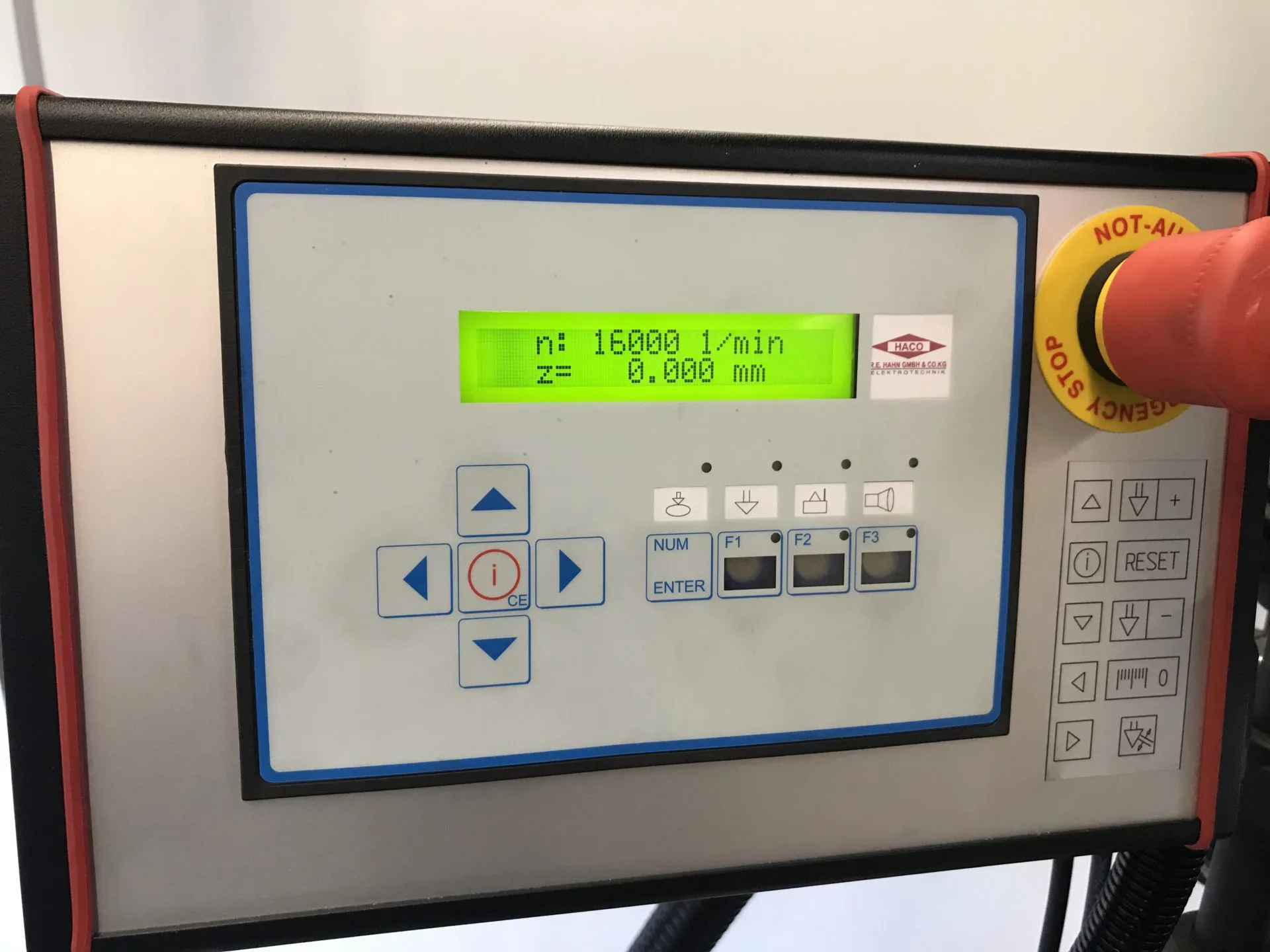

Visualisation digitale de la profondeur d'usinage

Equipements

Tête de rectification pivotante pour chargement aisé

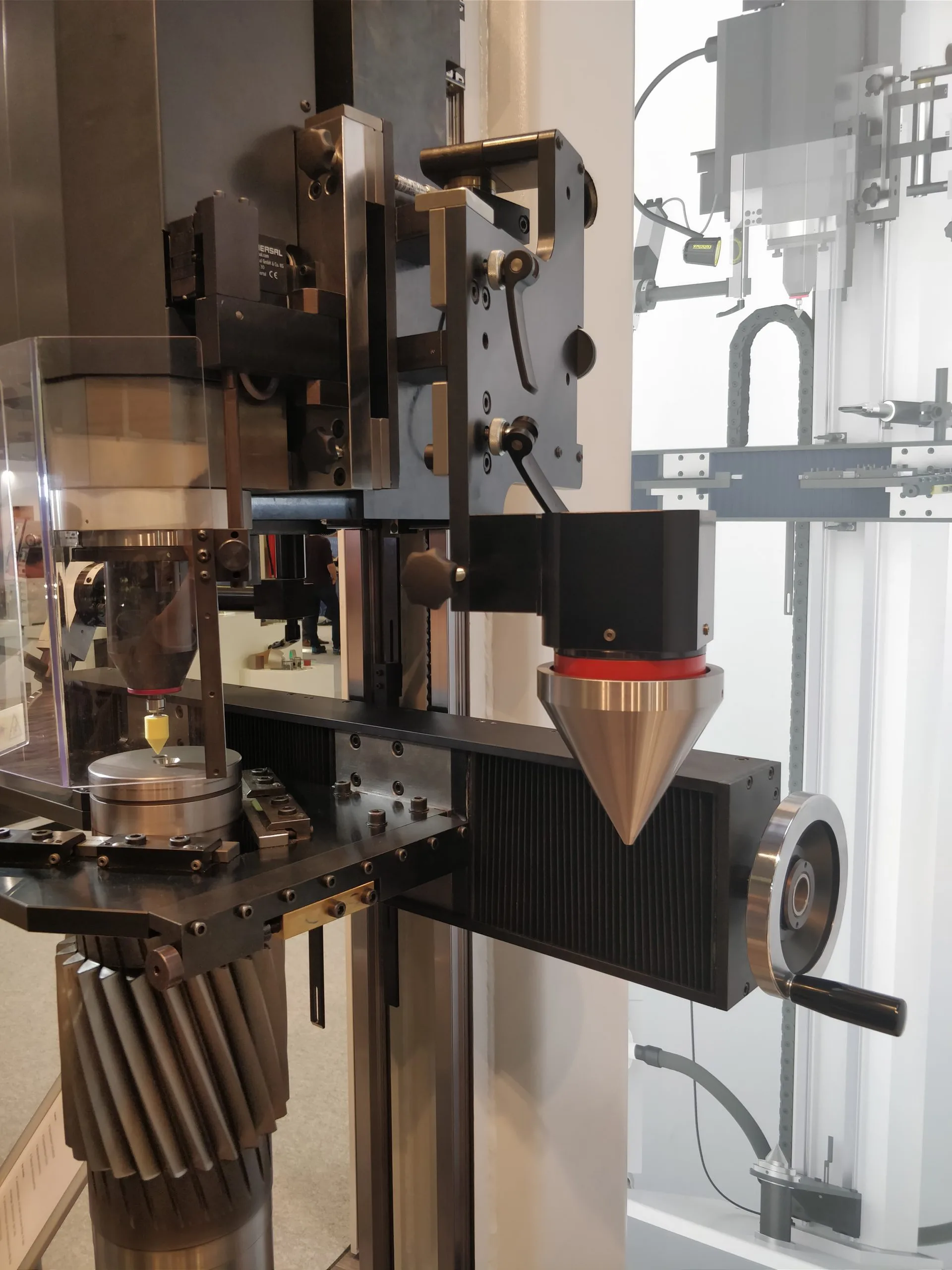

Pointe amovible facilitant l'alignement de pièce
Comparateur avec support pour alignement de l'étau
Contrepointe mécanique à hauteur réglable

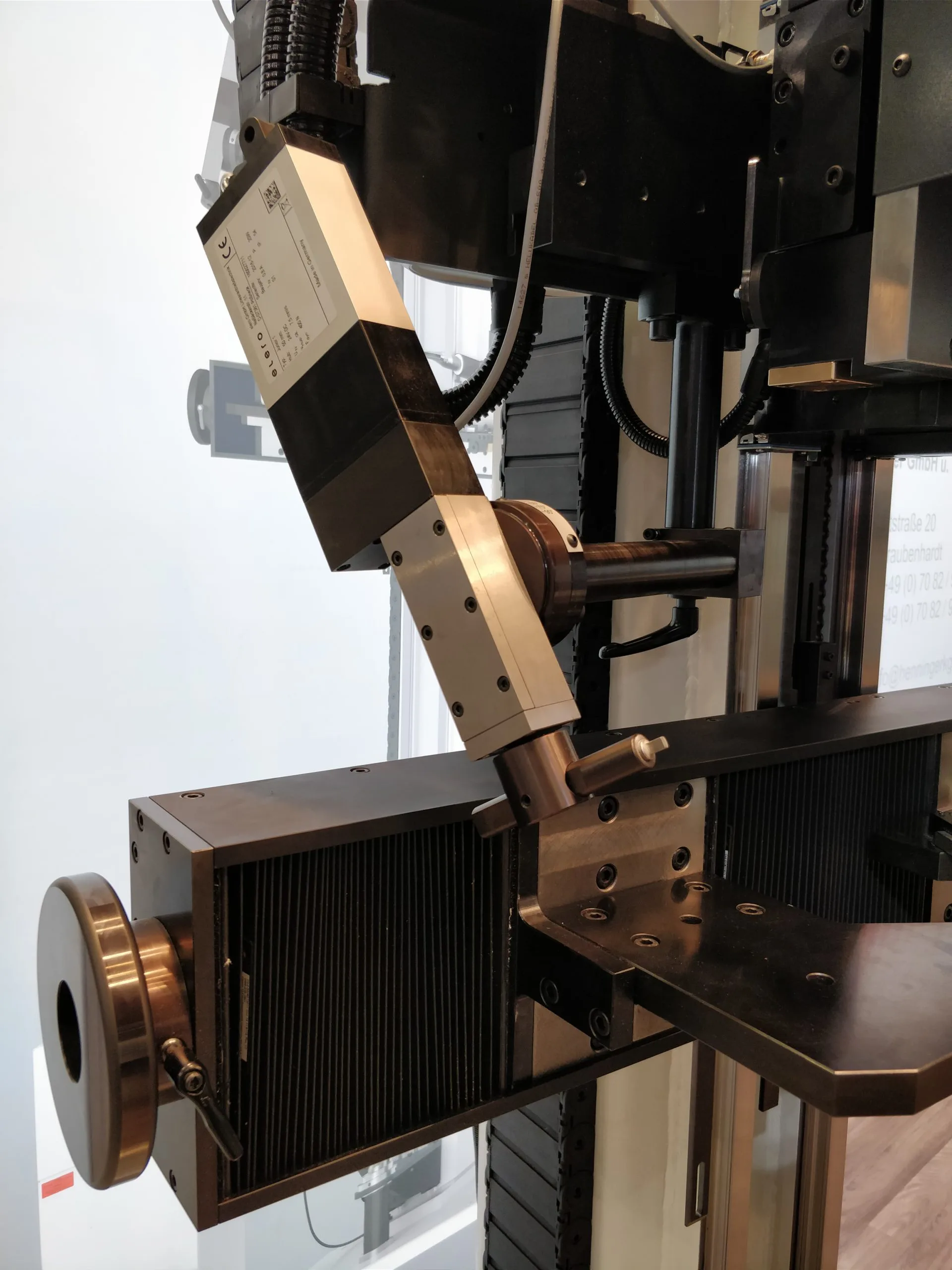

Dispositifs de dressage des meules
Aspirateur de fumées et poussières

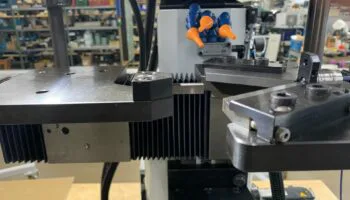

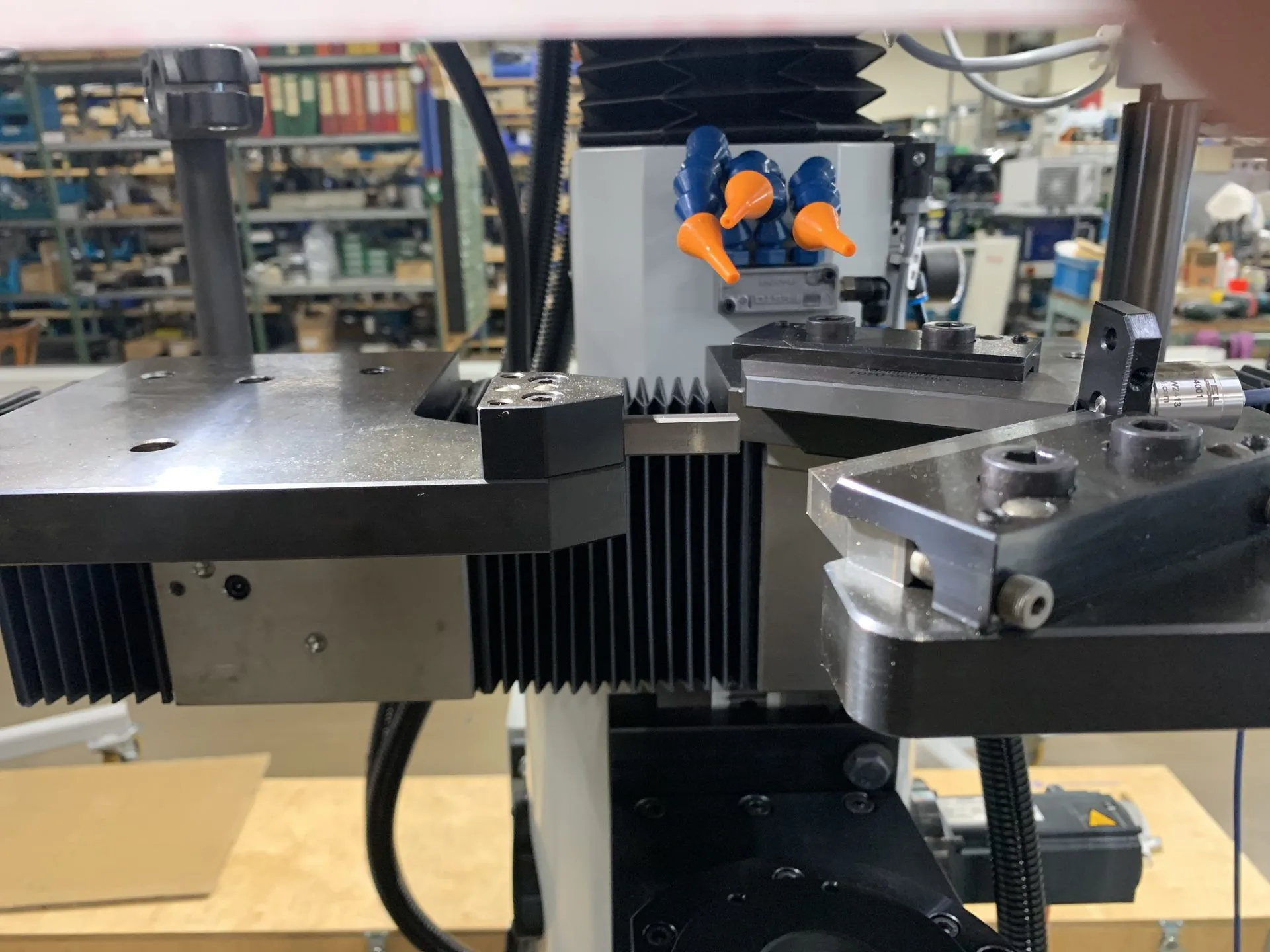

Etau à positions réglables et serrage manuel

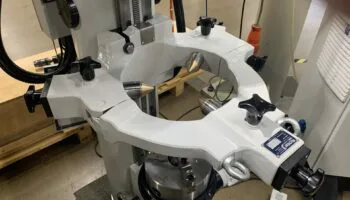

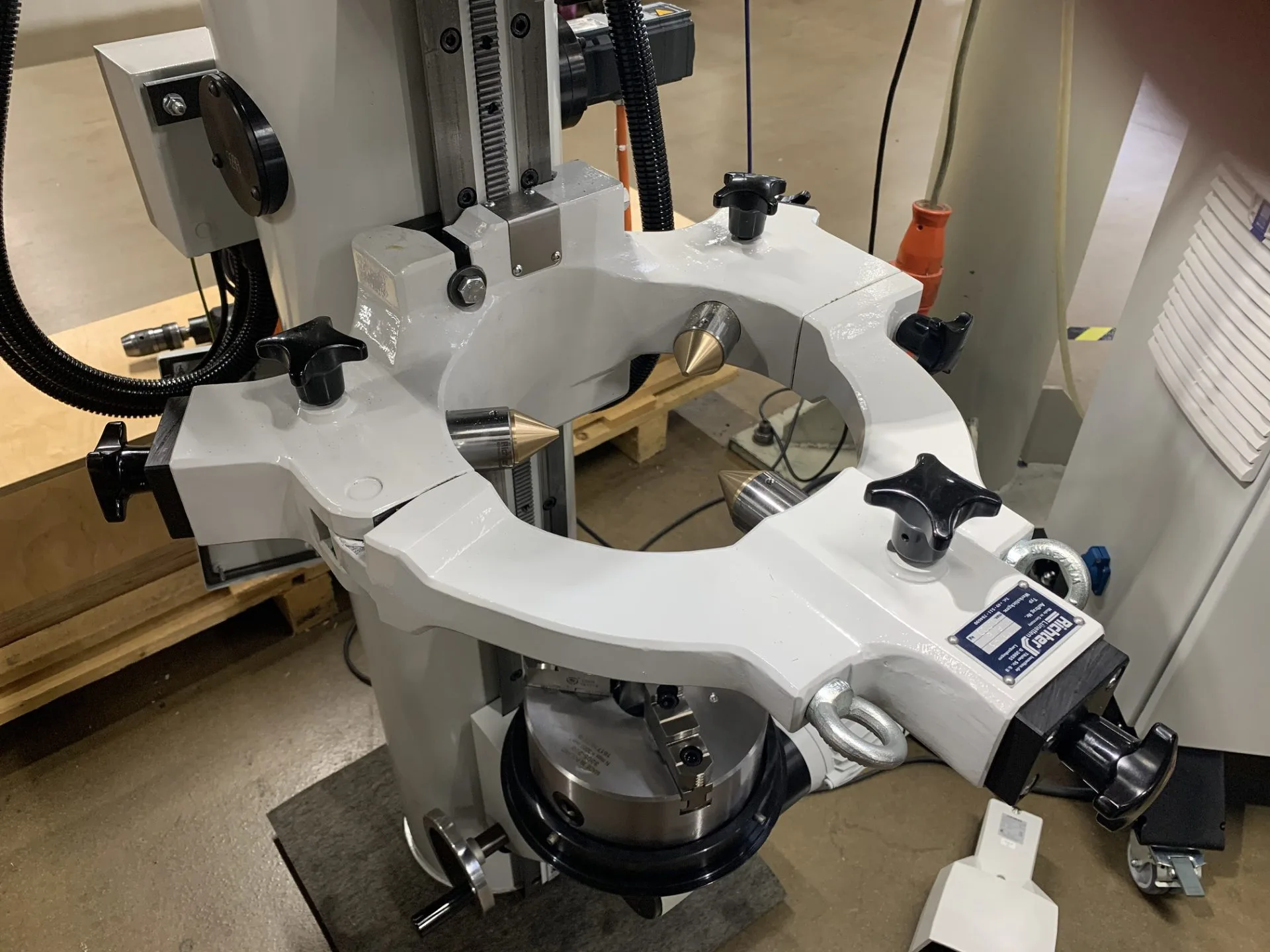

Lunettes à réglage manuel
Dispositif de protection avec verrouillage de sécurité

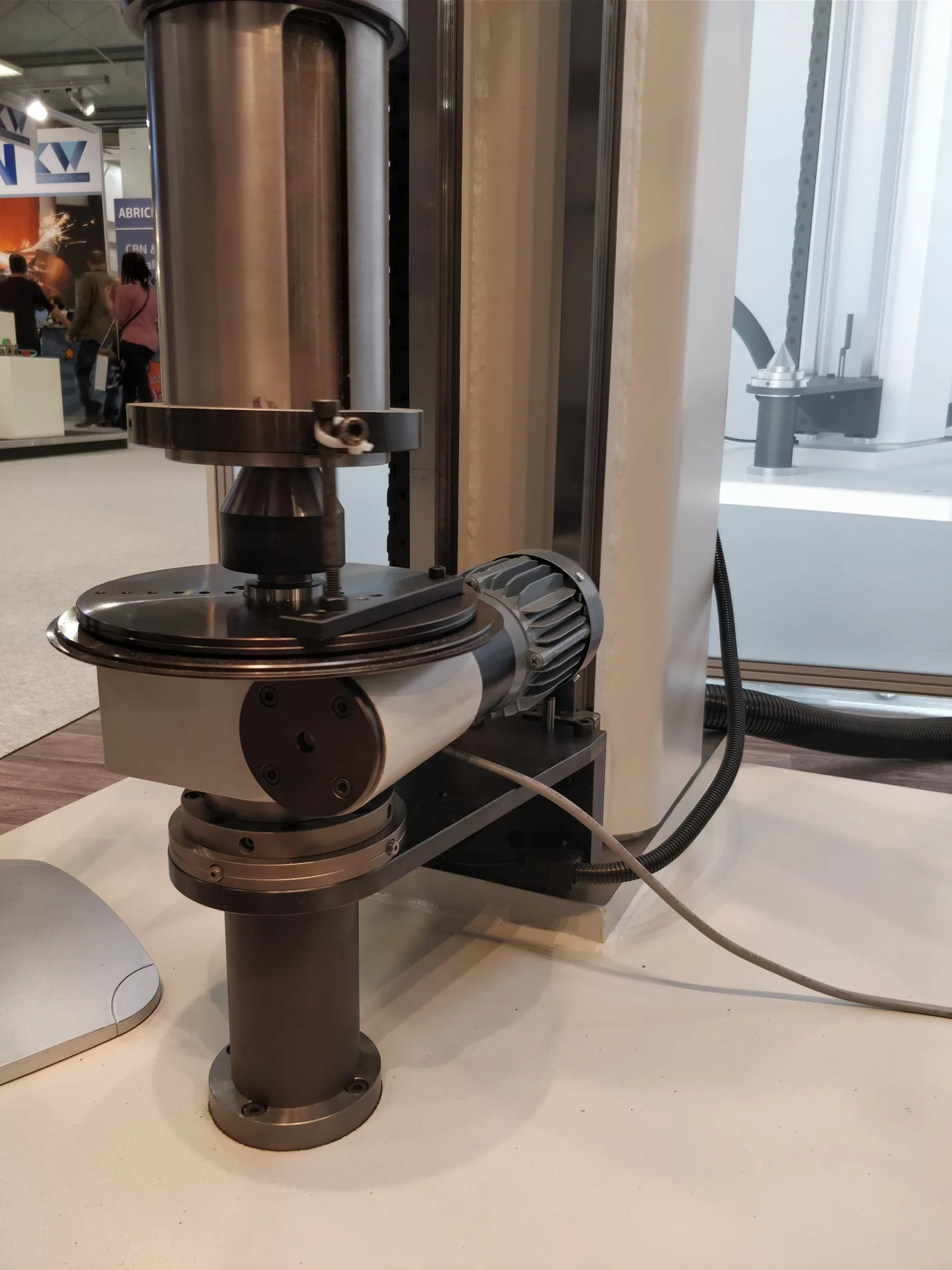

Unité d'entraînement en rotation de pièce
