Supports pour équilibrage statique de meules

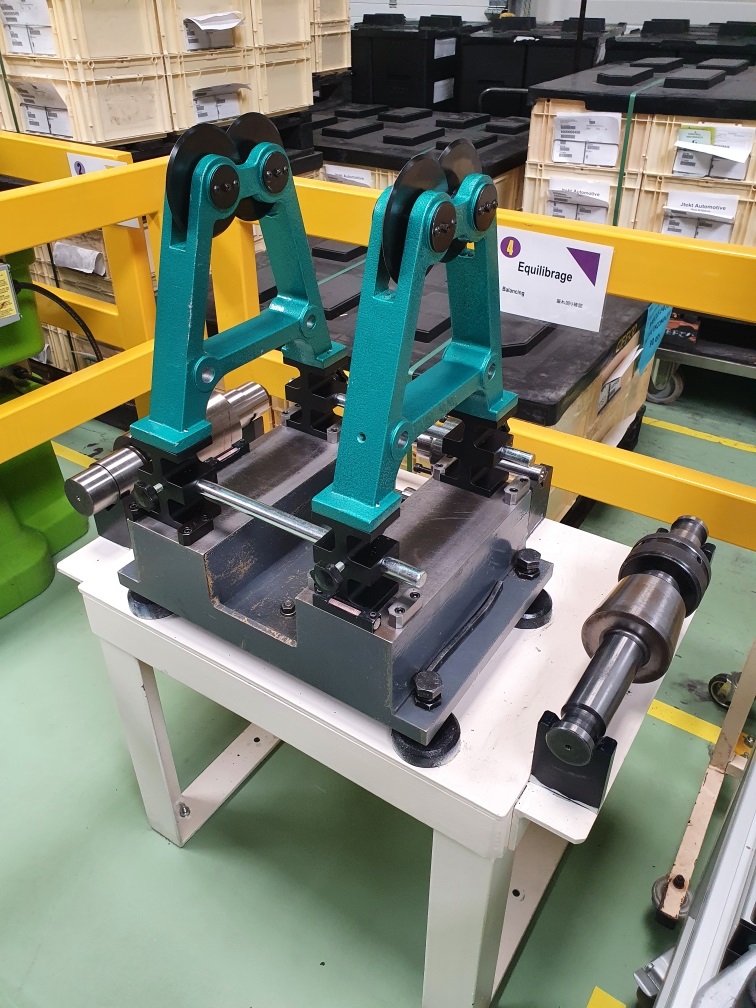

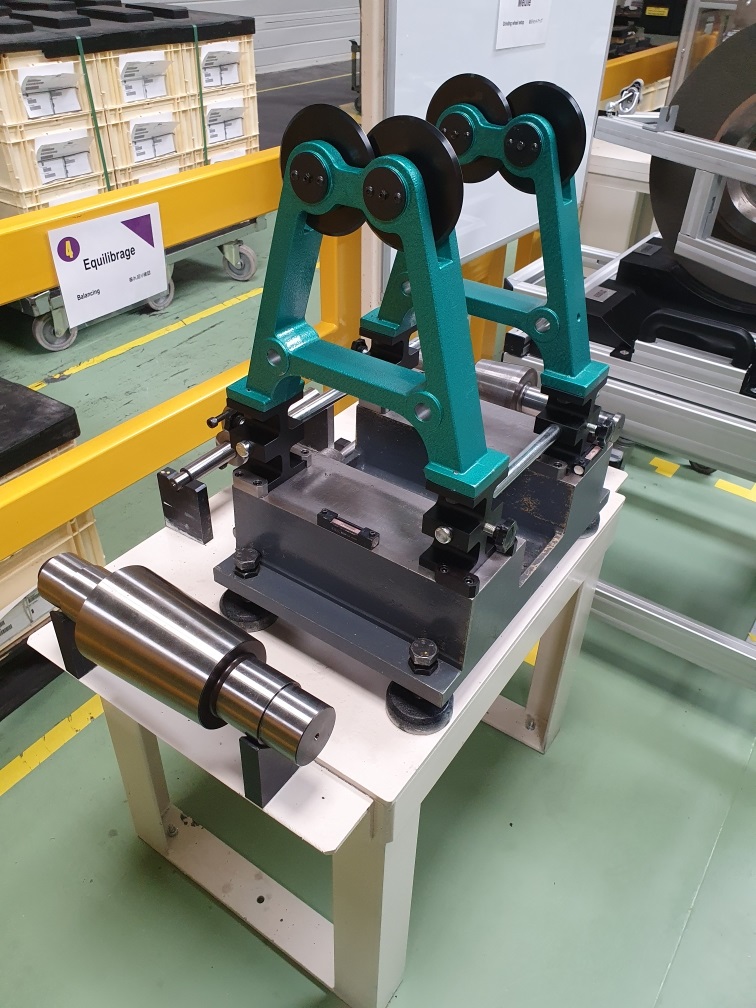

Équilibreur statique à disques en acier trempé 56-58 HRc montés sur roulements de précision.
Capacités disponibles
- Pour meule diamètre maxi 200 mm
- Pour meule diamètre maxi 400 mm
- Pour meule diamètre maxi 500 mm
- Pour meule diamètre maxi 800 mm
Entraxe réglable de 100 à 300 mm.
Utilisation
L’équilibrage des meules s’effectue statiquement si la machine n’est pas équipée d’un dispositif de balançage et doit être réalisé en dehors de la rectifieuse.
L’opération s’effectue sur une meule à l’arrêt.
Le support d’équilibrage doit être aligné à la perpendiculaire avec un niveau à bulle et la meule doit être sèche.
L’arbre d’équilibrage, son logement et les surfaces d’appui doivent être propres.
Le support d’équilibrage doit reposer sur une surface solide.
Observer préalablement les règles de sécurité relatives au montage des meules :
- Meule sonnée
- Flasques propres et sans bavures
- Buvards en place
- Écrous et vis de serrage propres et sans bavures, longueur et filetage corrects.
Mode opératoire
- Enlever les masselottes du moyeu ou les placer symétriquement pour annuler leur effet.
- Monter l’ensemble moyeu-meule sur la machine et dresser la meule jusqu’à ce qu’elle tourne rond.
- Déposer l’ensemble de la rectifieuse, puis le monter sur l’arbre d’équilibrage.
- Vérifier que le banc est horizontal, puis positionner l’ensemble arbre-moyeu-meule perpendiculairement au banc.
- Retirer tous les éléments d’équilibrage, puis laisser balancer.

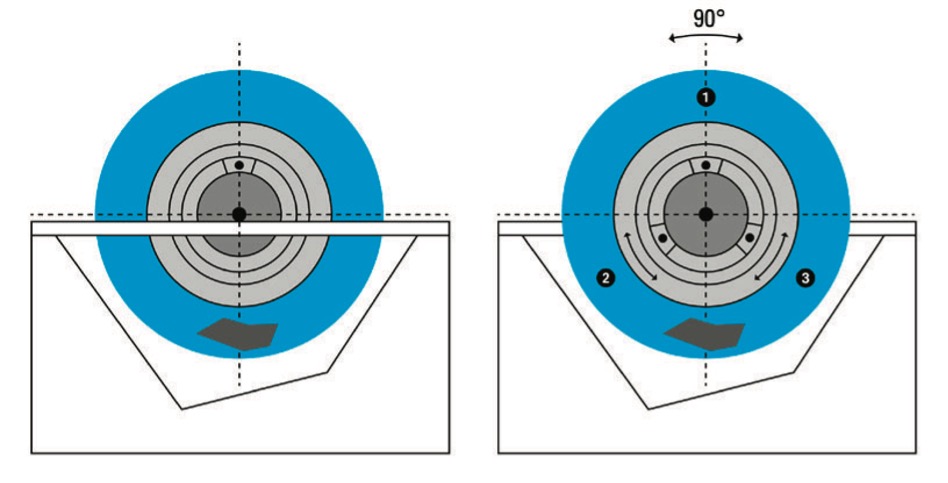

- Le point le plus lourd de la meule est maintenant en bas : monter le poids n° 1 exactement en face et ne plus le déplacer.
- Répartir les deux autres poids, n° 2 et n° 3, de façon symétrique sur environ 120°.
- Tourner la meule de 90°, puis l’arrêter. Si le poids n° 1 tire vers le bas, il convient de déplacer les deux autres poids de façon symétrique, en les éloignant du n° 1, et, dans le cas contraire, en les rapprochant du n° 1.
- Continuer à déplacer les masselottes n° 2 et n° 3, jusqu’à ce que la meule reste immobile dans toutes les positions.
- Bloquer les masselottes en position.
- Monter l’ensemble moyeu-meule sur la machine et dresser à nouveau la meule.
